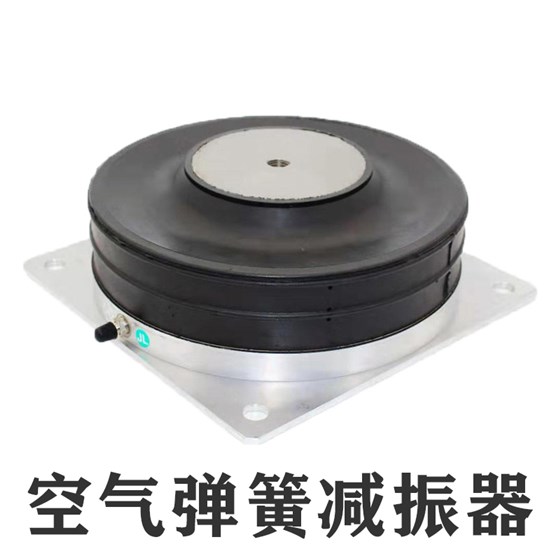

橡膠氣囊作為核心彈性元件，由內襯層、簾線增強層和外覆蓋層復合而成。內襯層采用氣密性橡膠確保密封性，簾線層提供徑向支撐與抗膨脹能力，外覆蓋層則增強耐磨性。氣囊通過壓縮空氣的可壓縮特性實現彈性緩沖，其節數設計直接影響彈性特性——節數越多，彈性越軟但密封性要求更高。當受到垂直載荷時，氣囊體積變化引發內部氣壓調整，配合附加氣室形成阻尼效應，有效消耗振動能量。
充氣系統包含壓力調節閥與氣路通道，通過動態充放氣維持氣囊內氣壓穩定。該系統可根據載荷變化自動調節氣壓，確保設備在不同工況下保持預設工作高度。例如，當載荷增加時，系統自動充氣以補償形變；載荷減少時則排氣恢復平衡，這種自適應能力使其在精密儀器、工業設備等場景中表現優異。
阻尼結構通過節流孔與附加氣室實現振動能量耗散。節流孔控制氣體在氣囊與附加氣室間的流動速度，產生空氣阻尼效應；附加氣室則擴大容積以降低系統固有頻率，典型值可達3Hz以下，遠優于傳統金屬彈簧的10Hz以上頻率。這種設計使設備在5-50Hz低頻振動范圍內隔離效率顯著提升，同時避免高頻共振風險。
支撐組件包含上下蓋板、金屬骨架及層疊橡膠堆。上下蓋板密封氣囊并傳遞載荷，金屬骨架增強結構剛性，層疊橡膠堆在氣囊失效時提供應急彈性支撐。該結構確保減振器在高壓、高溫等惡劣環境下仍保持穩定性能，同時通過水平調節閥實現設備水平位置的自動校正。
PLM低頻充氣式橡膠減振器的技術優勢體現在三方面：其一，非線性彈性特性使剛度可隨載荷動態調整，維持低自振頻率；其二，空氣介質內摩擦小，對高頻振動亦有良好隔振效果；其三，模塊化設計便于維護與參數優化。相較于傳統減振方案，其壽命長達300萬次以上，且無需潤滑維護，適配性廣泛。
該技術在精密制造、軌道交通、航空航天等領域具有重要應用價值。隨著智能材料與自適應控制技術的發展，未來或可通過集成傳感器實現振動參數的實時監測與動態調節，進一步提升復雜工況下的減振性能，推動工業設備向更高精度、更穩定方向發展。
