一、大負載與高能量密度的技術突破

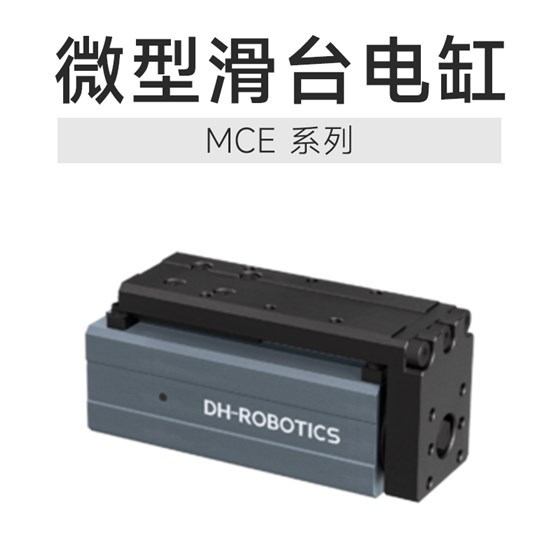

傳統微型電缸受限于體積與結構設計，負載能力普遍在5kg以下，而新一代微型滑臺電缸通過優化機械傳動結構與材料應用，實現了水平方向15kg的負載突破。這一性能提升得益于三大核心技術：
高剛性一體化框架：采用航空級鋁合金與鋼制導軌復合結構，在35mm超薄機身內集成高剛性支撐系統，確保大負載下的形變量控制在0.01mm以內。
精密研磨滾珠絲桿：通過C3級導程精度控制與雙螺母預壓設計，消除反向間隙的同時，將傳動效率提升至92%，較傳統梯形絲桿節能40%。
內嵌式伺服驅動系統：將電機、編碼器與驅動器高度集成，功率密度達到2.8kW/kg，在有限空間內實現3000rpm高速旋轉與3000mm/s²瞬時加速度。
二、緊湊設計的空間革命
針對半導體晶圓搬運、電子元件組裝等對設備體積敏感的場景，微型滑臺電缸通過模塊化設計實現空間利用率最大化：
三維緊湊布局：本體寬度僅35mm，支持側裝、底裝、倒裝等多向安裝方式，可靈活嵌入設備框架縫隙。某晶圓檢測設備案例顯示，采用該設計后，運動模塊體積縮減60%，設備整體占地面積減少35%。
線纜管理優化：提供前后雙向出線接口與內置式信號傳輸模塊，避免傳統外接線束導致的空間浪費與信號干擾。在3C產品組裝線應用中，此設計使產線節距從800mm壓縮至500mm，單位面積產能提升25%。
半導體晶圓搬運：在12英寸晶圓廠中，某型號微型滑臺電缸以±0.003mm重復定位精度與15kg水平負載能力，支撐機械臂完成晶圓盒開合、傳輸平臺對接等動作。其軟著陸推壓功能使晶圓破損率降低62%，單片搬運時間縮短至0.8秒。
新能源電池模組組裝：在方形電芯堆疊工序中，電缸通過多段速控制實現高速接近（1000mm/s）與低速壓裝（10mm/s）的無縫切換，確保極柱對齊精度≤0.05mm，模組良率提升至99.2%。
精密光學檢測：搭載該電缸的鏡頭調焦系統，在200mm行程內實現納米級分辨率，配合閉環控制算法，使顯微物鏡的重復定位誤差穩定在±0.02μm以內，滿足半導體光刻機的對位需求。
四、技術演進趨勢
隨著AI算力與新材料技術的發展，微型滑臺電缸正向智能化與超精密化方向迭代。最新研發的磁懸浮直線電機驅動型號，已實現零摩擦、無背隙運動，定位精度突破±0.001mm大關。而集成力傳感器的智能電缸，可通過實時監測推力波動（分辨率0.1N）實現自適應補償，為柔性電子制造提供更精準的力控解決方案。
從晶圓廠的潔凈車間到新能源產線的自動化島，微型滑臺電缸正以"小身材大能量"的特性，推動制造業向更高精度、更高效率的維度躍遷。其技術演進軌跡，恰是精密機械傳動與尖端制造業深度融合的生動注腳。
